1 案例背景?

       作為智能網聯汽車測試“三支柱”法中的重要組成部分，在封閉場地進行自動駕駛性能試驗和功能測試評價是智能網聯汽車測試必不可少的環節。近年來，全國各地雨后春筍般掀起了智能網聯測試場地的建設浪潮，封閉測試場地也由傳統的僅提供高速、城區道路環境逐漸升級為布置大量路側環境傳感器和網聯通信設施，配備了隧道、雨霧模擬設施，并具有多種交通道路場景的測試環境。封閉測試場地在提供更為豐富的測試場景的同時，對測試車輛的駕駛信息進行采集和監控，并與測試車輛實時交互道路信息數據。然而，路側設備和道路設施的特性會直接影響智能網聯汽車傳感器的感知結果和自動駕駛功能的實現，而對于封閉場地內的環境和路側傳感器的校準規范仍是空白。為保證智能網聯汽車測試的準確性和有效性，需對封閉測試場地環境和各類路側傳感器進行檢測校準。

2 案例做法及取得成效

2.1 技術難點及校準方法

       由于各封閉測試場地的道路結構和設備設施布置情況各異，構成智能網聯汽車封閉測試場地的元素較為復雜，依據場地內關鍵設施對自動駕駛測試影響程度對被校封閉測試場地的計量特性進行提取成為問題的關鍵。?

       中心將封閉場地的各元素分為基礎測試場景、自然環境模擬和通信系統3個方面，對影響自動駕駛測試驗證準確性的計量對象及其涉及的計量特性進行提煉，匯總?cè)绫?所示。

       中心針對路側環境感知系統、自然環境模擬系統、隧道模擬系統、路側通信單元4種計量對象開展了校準方法研究。其中，針對路側環境感知系統輸出數據，中心提出了對感知融合后目標的位置、速度和航向角等參數誤差的計量。采用目標搭載的高精度組合定位系統輸出的目標位置、速度和航向角信息作為計量真值，計算路側環境感知系統輸出目標信息的誤差，同時解決了現場在線計量測試和量值溯源兩大難題。此外，中心采用氣象部門對天氣監測的方法實現了自然環境模擬系統計量測試，分別利用便攜式頻譜儀、掃頻儀和綜合測試軟件實現了路側通信系統的射頻性能和通信性能的校準。

2.2 封閉測試場地校準服務

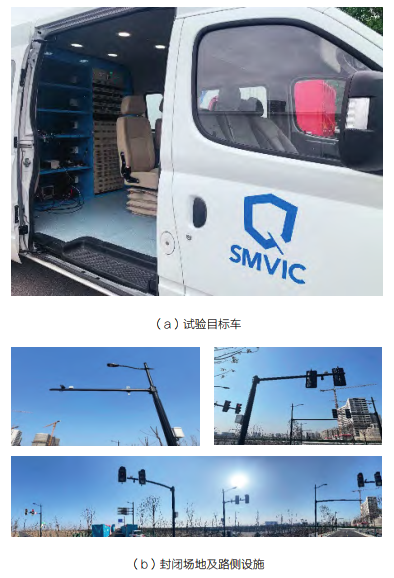

       基于已形成的封閉測試場地計量校準方案，中心發布實施了智能網聯汽車封閉測試場地內部計量校準規范，并獲批了國家計量校準規范的立項。針對企業的實際需求，中心利用該校準規范為客戶提供了封閉場地的計量校準服務。在客戶試驗場的3條跑道上，中心評估并選定了校準點，利用裝有高精度組合定位系統的試驗?zāi)繕?biāo)車、激光雷達校準小車、雨量筒等計量器具，對客戶試驗場的路側環境感知系統、自然環境模擬系統和路側通信單元進行了計量測試。

3 案例創新點及應用推廣價值

3.1 創新點

       中心開創性地提出了智能網聯汽車封閉測試場地計量校準方法，提取了路端環境感知系統、氣候模擬系統、隧道和路側通信單元等關鍵計量對象，分析了計量特性并擬定了計量測試方法，解決了難以在封閉測試場地現場開展在線計量測試和無法實現量值溯源的問題，滿足了行業內對智能網聯汽車封閉測試場地計量的迫切需求，填補了智能網聯汽車封閉測試場地計量校準領域的空白。

3.2 推廣價值

       目前，全國已有16個省22個城市建成了40余個智能網聯汽車封閉測試場地，但不同場地之間的測試數據仍缺乏互通互認，缺少統一的計量規范成了主要制約因素。中心提出的智能網聯汽車封閉測試場地計量校準方法目前已獲批國家計量校準規范立項，在規范自動駕駛封閉測試場地建設、推動全國智能網聯汽車封閉場地測試一體化發展和規范化管理方面具有重要意義。同時，該方法提出了有理可依的量化指標，為自動駕駛功能驗證測試環境穩定性和路端設備設施的準確性保駕護航，提供了有效的技術支撐。
