1 案例概況

       目前，智能網聯汽車配備的先進駕駛輔助系統主要通過攝像頭、雷達等前向傳感器實現環境感知。在智能網聯汽車生產過程中，前向傳感器的生產標定是保障先進駕駛輔助系統功能穩定的重要工序。其中，雷達的被動式標定通過光學設備確定校準鏡軸線與行駛軸線的偏差，讀取校準鏡與雷達軸線的偏差角，通過調整水平和垂直方向，使雷達軸線與行駛軸線重合或在一個允許的范圍內。雷達的主動式標定通過反射板完成，前視攝像頭的標定通過目標標靶完成。前向駕駛輔助檢測系統是智能網聯汽車前向傳感器生產標定的主要應?用設備，也是國內各主機廠產線中必備的檢測設備之一。

       上海某企業為其新能源整車檢測線配置了該檢測系統，由于該設備為模塊化非標定制，國內尚無同類設備的校準規范，企業缺乏溯源方法依據，在設備的驗收、使用、周期核查等工作過程中存在較大的局限性。?

       對于企業遇到的難題，國家智能網聯汽車產業計量測試中心（以下簡稱“中心”）對國內駕駛輔助系統檢測設備產品、技術現狀與發展情況進行了全面調研。同時，廣泛收集相關技術資料，進行了大量研究分析和資料查驗工作，并結合校準實踐，形成了前向駕駛輔助檢測系統的校準方法。

2 案例做法及取得的成效

2.1 需求分析

       前向駕駛輔助系統檢測設備可針對基于車輛傳感器配置與車機系統功能的檢測項目（如標志識別、抬頭顯示、影像檢測、車道偏離預警等）進行模塊化功能定制并具有可擴展性。由設備機械部分構成的場地空間可滿足車輛的停放、通過及檢測要求，形成生產線末端的一個智能傳感器綜合檢測工位。對于一種特定的檢測功能組合，應根據生產過程檢測的實際需要對設備的校準項目進行梳理確認，分別實施方法的研究。

2.2 技術難點及校準方案?

       檢測設備通常包括四輪定位機構、龍門框架、水平行走機構、垂直行走機構、激光發生器、計算機分析系統等。本案例有兩項關鍵技術：一是根據設備功能確定計量特性；二是根據設備結構建立正確的空間坐標系以確保量值的準確性。?

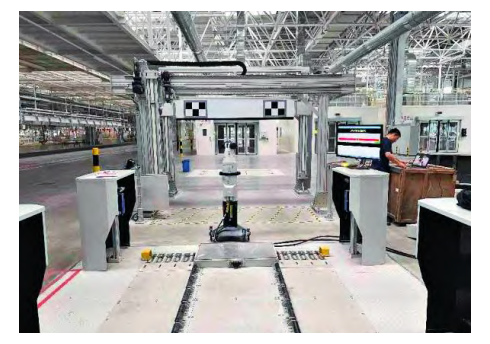

       使用萊卡激光跟蹤儀在車輛的檢測工位上利用檢測設備的外部幾何特征（四輪定位面、定位孔、?定位槽）建立一個方向與整車坐標系一致的空間坐標系，使整個校準過程在該坐標系下完成。利用跟蹤儀與平尺等設備采用隨機或平行線布點法提取，以最小二乘法或最小區域法擬合各幾何要素，分別測量并計算得到反射板工作面的平面度、反射板法?線與對中臺軸線的夾角值偏差、標靶板法線與對中臺軸線的夾角值偏差、反射板的轉角誤差、反射板轉角定位的重復性、反射板的空間定位誤差、反射板空間定位的重復性、標靶板中心的空間位置誤差。通過校準方法的研究，中心對多地在用的同類設備也進行了大量試驗，驗證了上述各計量參數的合理性與方法的有效性。

3 案例創新點及應用推廣價值

3.1 案例實施的創新點?

       目前，國內尚無駕駛輔助系統檢測設備的校準規范，中心通過對校準方法的研究和實踐，確定了方法的適用范圍，研究了被校對象的特點和用途，?并編制了行業校準規范，滿足了現階段行業內前向駕駛輔助系統檢測設備計量需求，為前向駕駛輔助系統檢測設備的有效溯源及計量管理提供了技術依據。

3.2 推廣價值

       隨著機動車主動安全技術的發展，高級駕駛輔助系統功能日趨完善。駕駛輔助系統通過安裝在車輛上的各類傳感器以實現周?chē)o態、動態環境的感知和數據收集，并進行運算與分析，從而向駕駛者提供實時有效的提醒，提高車輛行駛的安全性。駕駛輔助系統構建了與車輛行駛相關的主動安全體系，其中車輛前向與自適應巡航、車道偏移報警、車道保持相關的功能主要利用機動車前端的各種傳感器（如毫米波雷達）組合實現。隨著機動車市場的不斷擴大，駕駛輔助系統已逐漸普及。車輛下線前，需通過專用駕駛輔助系統檢測設備進行檢測，檢測結果成為車輛安全性能的評價指標之一。因此，這些檢測設備也逐漸成為各大整車企業生產線上的標配。在新能源汽車技術不斷迭代的大背景下，本案例能夠?yàn)楦黝?lèi)層出不窮的非標檢測設備量值溯源方法持續探索研究提供一種參考。
