要解決在線水分儀器校準問題，可結合儀器組成、結構、原理，并結合生產工藝、物料條件、現場條件、設備條件等方面，確定其儀器校準方法及內容。

1、水分儀結構原理

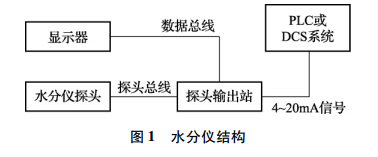

      冶金行業中固體原料在線水分儀多數采用近紅外光譜吸收原理測量物料含水率的。對于紅外水分儀，當物料收到特定波長的紅外光照射時，其水分子可吸收紅外輻射能量，水分儀分析發射光與反射光的紅外能量衰減以求取物料中的含水率，其主要由探頭、顯示器及探頭輸出站組成。其結構組成如圖1所示。



      由上圖，水分儀主要具備兩大功能:一是作為獨立測量設備，直接顯示水分值;二是作為控制系統一部分，為控制系統提供標準電流信號。故可確定其儀器校準項目為:含水率示值誤差、輸出電流誤差(當其與PLC或DCS系統采用通訊方式時，輸出電流不做校準)。

2、儀器校準原理
      在規定的取樣條件下，取若干(10)份樣品，使用在線水分儀與烘干法水分測定儀測定的水分量進行比較，實現水分儀的校準。為確保在線測量數值與離線分析數值有較高的一致性，結合生產工藝實際情況對取樣方法作嚴格規定。
