1、測量點布置
       測量點應布置在臭氧老化試驗箱工作空間內的三個儀器校準層面上，稱為上層、中層、下層，中層為通過工作空間幾何中心且平行于底面的校準工作面，各測量點與工作空間內壁的距離為各邊長的1/10，mm或邊遇風道時，此距離可增大，但不應超過500長的1/5。臭氧濃度測量點布置為3個，用表示，溫度測量點布置為9個，用1、2、3、、9表示，濕度測量點布置為3個，用A、B、O表示。臭氧濃度測量點、溫度測量點5、濕度測量點O位于工作空間中層幾何中心處，如圖所示。

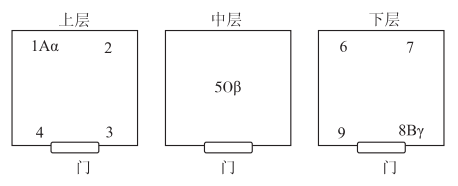

圖1  測量點布置

2、臭氧濃度的校準方法及數據處理
       2.1  按照?qǐng)D布放臭氧氣體采樣管，將臭氧老化試驗箱臭氧濃度設定為校準濃度。開啟運行，穩定后，使用紫外吸收法分析儀依次連接3個采樣管，測量各測量點臭氧濃度，記錄每個測量點初始濃度數據，min記錄一次數據，連續記錄6組數據。之后每隔13個測量點共形成18個數據。可根據式（1）計算臭氧老化試驗箱內臭氧濃度示值誤差：C=Cp-Cd      （1）
式中：C------臭氧濃度示值誤差；
 Cp------臭氧濃度示值的平均值，mol/mol；
Cd------臭氧濃度所有測量點18個測量數據的平均值，mol/mol

3、溫濕度的校準方法及數據處理
       3.1  按照?qǐng)D布放溫濕度度傳感器，將臭氧老化試驗箱工作溫濕度設定為校準溫濕度，開啟運行，穩定后，開始記錄各測量點溫濕度數據，記錄時間間min內共記錄15組數據。min，30隔為2可根據式（2）計算臭氧老化試驗箱內溫度示值誤差：t=tp-td      （2）
式中：t------溫度示值誤差，℃；
 tp------溫度示值的平均值，℃；
td------溫度所有測量點15次實測值的平均值，℃

可根據式（3）計算臭氧老化試驗箱內濕度示值誤差：

h=hp-hd      （3）
式中：h------濕度示值誤差，% RH；
hp------濕度示值的平均值，% RH；
hd------濕度所有測量點15次實測值的平均值，%RH
