動力是航天發展的基石。航天六院經過60余年的發展，研制了以75噸級四氧化二氮 / 偏二甲肼發動機、120噸級液氧煤油發動機和50噸級液氫液氧發動機為代表的航天運載液體主動力，支撐了國家重大航天工程的實施，奠定了我國航天大國的地位。

      液體火箭發動機系統結構復雜、功率密度高、載荷環境復雜惡劣，對其運行狀態判斷和性能可靠性評估均有賴于準確有效的計量校準測試。特別是在現役型號發射任務量激增、使用環境愈發復雜，新研型號技術指標高、研制周期短的新形勢下，先進的計量測試手段、設備和數據應用將起到至關重要的作用。

      本文分析了液體主動力計量測試技術特點、現狀及存在問題，對先進計量測試技術的需求與發展進行了展望。

一、液體主動力計量測試技術特點
      由于液體主動力裝備及場景環境的特殊性，計量測試有其獨特的技術特點，主要包括：

１．計量測試貫穿全研制流程全生命周期
      發動機技術指標和參數極端、內外運行機理機制復雜，決定了其研制及使用過程均須依靠測試來確認或預測對指標的滿足情況，見圖1。

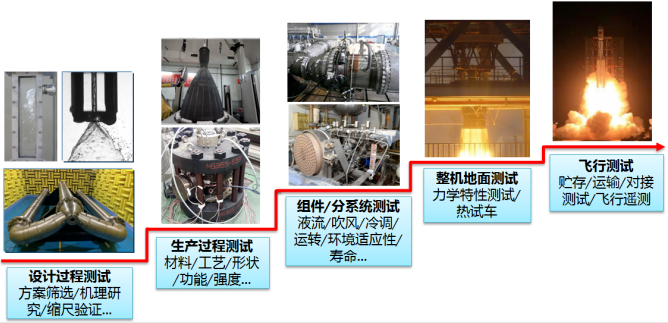

圖1液體主動力全周期測試流程

２．參數種類多、量值極端、范圍寬
      被測參數包括力、力矩、轉速、位移、壓力、溫度、流量、應變、壓力脈動、振動、熱流、聲壓、電壓、電流、組分濃度、裂紋等數十種。
參數量值極端且范圍寬，液氧煤油補燃循環發動機，壓力、溫度、流量等參數范圍分別為：真空~90MPa；（90~3700）K；（0~1000）kg/s。

3. 動態參數寬頻高極值
      發動機能量釋放劇烈、過渡過程易產生高極值沖擊，如某型發動機點火壓力沖擊達20MPa、振動沖擊達5000g。同時，渦輪泵、燃燒組件等工作可對全系統產生超0~20kHz 的寬頻激勵。

4. 結構、載荷環境復雜惡劣
      發動機結構及內外部介質、流、 熱、 力 載 荷 環 境 復 雜 惡 劣（如某型發動機泵振動 RMS 值達 300g、推力室喉部熱流密度達40MW/m2）。此外，還存在箭臺差異、天地差異等。以上因素都給發動機全面精確可靠計量測試與數據分析帶來很大困難。

二、液體主動力計量測試技術現狀
      多年以來，經過多行業的努力，我國液體主動力計量測試技術取得了較大的發展。研制了適應強振動環境的低溫壓力、高溫壓力、高溫脈動壓力、低溫振動等特種傳感器。研制了低溫超大流量計、高轉速大功率水力測功器等特種測試裝置和發動電性能綜合測試、極性測試等專用測試設備。開展了發動機推力動態原位校準、低溫流量測量原位校準等校準系統。開展了基于光學的熱力組件噴霧燃燒、泵汽蝕過程測試等研究工作。

      但是，與發達國家相比，與動力發展對計量測試技術的需求相比，我國液體主動力計量測試仍存在體系規劃弱、技術基礎弱、數據應用弱的問題。具體表現為：行業計量測試體系及標準建設剛剛起步，對計量測試技術發展的統籌規范作用尚未形成；核心器件性能、集成封裝工藝等基礎較弱，制約計量測試精度、能力提升；數據管理與應用水平較低，未充分發揮計量測試數據的價值和作用。

三、液體主動力計量測試技術發展與展望
      隨著液體主動力向大推力、高性能、高可靠、重復使用、智能控制、便捷使用維護等方向發展，對計量測試技術提出了高時空分辨率、精細化、多功能多信息、高度綜合化和自動化等更高要求。

1. 高可靠高精度快響應測試
      一直以來，發動機極端力熱環境是影響計量測試可靠性、精度和響應特性提升的重要原因。為此，一方面需優化和完善傳感器精度補償方法、計量校準方法和封裝安裝工藝，提升計量測試精度，重點是低溫流量、壓力、應變測量等；另一方面，通過研究傳感新理論、新材料、新結構、新工藝等，提升傳感器固有可靠性，拓寬適用范圍，包括寬溫區高精度位移測量、快響應高溫溫度測量、全頻段高精度脈動壓力、振動測量、多余度傳感測試等。

2. 傳感器小 / 微型化、集成化
      MEMS（ 微機電系統）技術的發展， 為傳感器小型、 微型化創造了條件。美 國 Silicon Microstructure Inc. 公司開發了一系列低價位、線性度 0.1%~0.65%的硅微壓力傳感器，敏感元件體積為微米量級，是傳統傳感器的幾十、幾百分之一。

      傳感器集成化包括傳感測試各環節功能的集成和多敏感元件多物理量測量的集成等兩個方面。美國Honeywell公司的ST-3000系列智能傳感器（芯片尺寸3mm4mm2mm）， 在同一芯片上制成 CPU、EPROM 及靜壓、壓差、溫度三種敏感元件，同時測量三種物理參數）。

      傳感器小 / 微型化、集成化為液體主動力計量測試由單點向局域或全域覆蓋轉變提供了解決途徑。

3. 無損檢測
      針對液體火箭發動機使用維護和檢測評估的需求，無損檢測的內容包括發動機關鍵形貌（接口尺寸、間隙等）、結構損傷（裂紋、腐蝕等）、內腔介質成分、關鍵組件功能狀態完好性（自動器運動副配合間隙、渦輪泵轉動靈活性等）。無損檢測的發展重點是原位在線、高靈敏、高穩定。原位在線主要是實現發動機實際復雜環境場景下便攜式自動化檢測；高靈敏檢測主要指對于微泄漏、微損傷的測試，可用于早期故障的檢測與診斷；高穩定則要求檢測具備耐候性，受環境影響小，測量值穩定可靠。

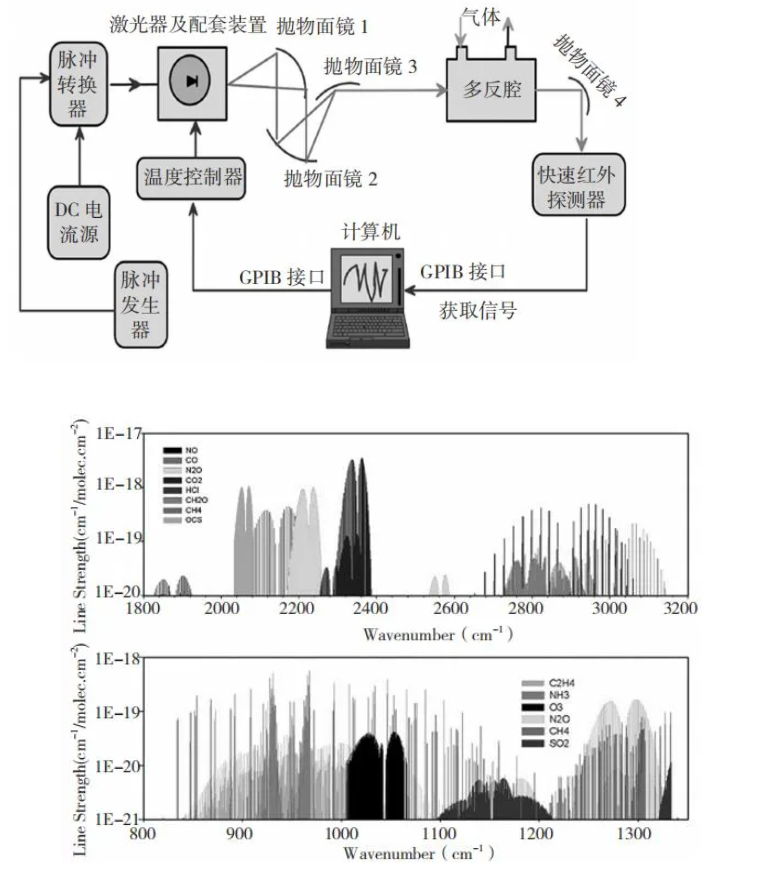

圖2 基于中紅外QCL的內腔痕量氣體檢測

4. 計量測試系統化
      傳統發動機計量測試基本是在發動機產品各階段各狀態各場景下單獨考慮的，后續須向系統化轉變，包括橫向、縱向兩個維度。橫向系統化指測試與控制診斷融合、跨型號平臺系統通用化等?？v向系統化指全壽命周期集成一體化，實現發動機從生產到使用各階段計量測試系統的一致性。計量測試系統化一方面是液體主動力研發體系的需要，另一方面也是實現發動機智能控制與健康管理的基礎。
需要注意的是，新興的數字化技術，包括虛擬試驗、數字孿生等也為計量測試系統化提供了新的解決思路。

5. 先進 / 特種計量測試技術
      液體火箭發動機因結構載荷環境的限制，可測試性較差，常規的計量測量手段和方法遠不能滿足發動機高覆蓋性、精細化測試的需求。為此，需發展先進、特種計量測試技術，重點是解決發動機復雜過程或行為的計量測試，如發動機結構特性、熱力組件霧化燃燒、渦輪泵間隙、泵汽蝕、運動副摩擦磨損等。近年來，已得到較好應用效果的包括燃燒光學測試診斷、基于數字圖像的位移應變測量、多普勒激光器高g 值沖擊測量、聲表面波（SAW）無線無源傳感器等。

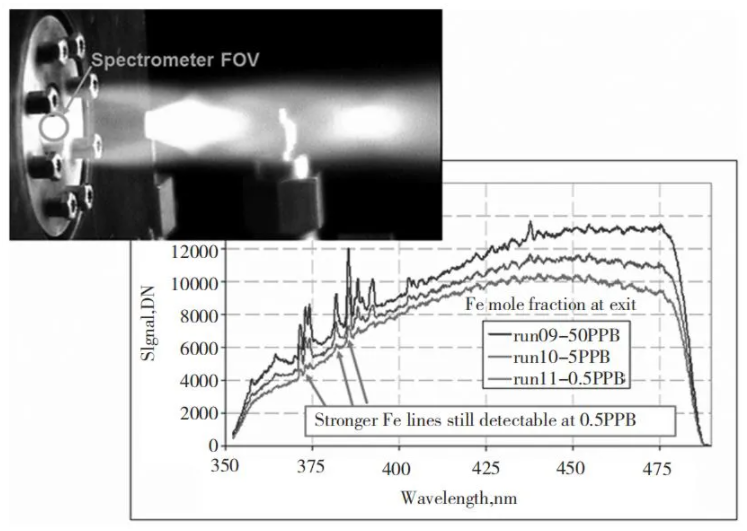

圖 3　羽流成分光譜測量

6. 計量測試標準化
      計量測試技術發展到一定程度必須進行標準化予以規范才能進一步發展，否則通用化、模塊化、系列化均無從談起。計量測試標準化的內容應涵蓋計量測試技術的各個方面和環節，目標建立統一的液體火箭發動機計量測試體系結構，制定統一的標準和規范，研制通用的可編程儀器和測試模塊，采用統一的軟硬件接口標準。

四、結束語
      航天運載液體主動力計量測試技術涉及領域廣泛、發展前景廣闊，且軍民融合、標準通用趨向明顯，需統籌國內優勢力量，共同謀劃、協同攻關，推動計量測試技術成體系發展，促進液體主動力技術水平提升。
