1、概述
      Phase3是新一代除顫儀和起搏器檢測設備，具有使用便攜、自動化程度高等優點，其檢測范圍可以覆蓋心臟除顫器校驗規范內的所有檢測項目，包括新增的自動體外除顫器(簡稱AED)、除顫器經皮起搏功能等儀器校驗項目。對于除顫測試，Phase3不僅可以保存能量、充電時間和心電復律結果，還可以保存ECG和經皮起搏器等測試結果;本文詳細介紹了利用Phase3對除顫器的儀器校驗方法。

2、除顫能量測試
      能量測試主要是評估除顫器實際釋放的能量是否與設置的能量相符，除釋放能量值外，還包括電壓、電流以及脈沖寬度等參數。其測試步驟如下:

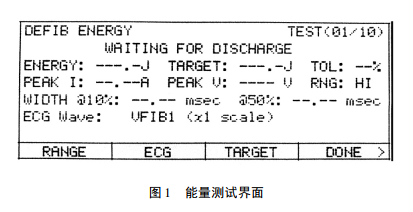

      (1)連接除顫器到Phase3，按下DEFIB鍵進入除顫測試菜單，選擇ENEＲGY能量測試，其顯示界面如圖1所示。



      (2)設置除顫器的能量值，通常應包含最大能量點，按下ＲANGE鍵選擇合適的能量范圍，如果能量低于50J，則選擇LO，否則選擇HI。若需要更改ECG信號，按下ECG鍵進行波形的選擇;如果需要設置目標及允許值，則按下TAＲGETA鍵進行選擇，設置后，Phase3自動將測量值和目標值進行比較，若偏離在允許范圍內，Phase3判斷為PASS表示通過，否則為FAIL表示未通過。

      (3)除顫器的電極放置到Phase3極板上，并保證接觸良好;除顫器開始充電，達到設置值后，進行放電，放電后屏幕上顯示能量、電壓、電流等測試結果。

3、充電時間測試
      充電時間是除顫器從開始充電至滿能量時所需要的時間，該項儀器校驗的目的是為了確認除顫器電池是否在合理的狀態以及實際使用中能否給該設備充電。其測試步驟如下:

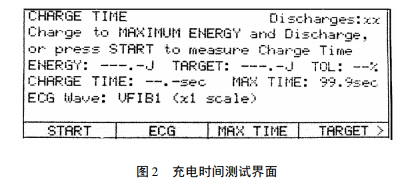

      (1)連接除顫器到Phase3，按下DEFIB鍵進入除顫測試菜單，選擇CHGTIME鍵進入充電時間測試，其顯示界面如圖2所示。



      (2)設置被校除顫器至最大能量值，若需要Phase3進行自動進行充電時間通過/未通過判斷，按下MAXTIME鍵進行充電時間上限設置;必要時可先對除顫器進行幾次放電再開始充電時間測量。

      (3)按下STAＲT鍵，Phase3將進行5s倒計時，在此期間確保除顫器電板與Phase3極板充分接觸，當?shù)褂?jì)時歸零時，對除顫器進行充電;Phase3發出提示音表示充電后進行放電，隨即操作除顫器進行放電;放電后，屏幕上顯示能量、充電時間等參數。

4、經皮起搏測試
      在手動測試菜單下按PACEＲ鍵進入起搏器測試菜單項，首先根據JJF1149－2014《心臟除顫器校驗規范》中的要求，進行電阻負載設置，即在起搏測試菜單中用LOAD鍵進行設置。在起搏測試菜單下按PULSE鍵進入脈沖測試項，其步驟如下:

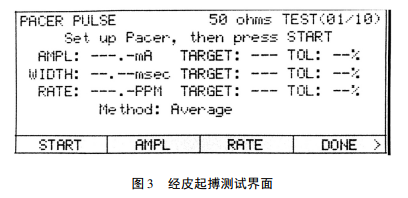

      (1)連接經皮起搏器到Phase3，選擇起搏器測試負載，在起搏測試菜單下按PULSE鍵進入脈沖測試項，其界面如圖3所示。



      (2)設置起搏器的操作模式，并設置輸出電流和脈沖頻率;根據需要，可在Phase3中輸入幅度、脈沖頻率、脈沖寬度的目標值和允許范圍。

      (3)按下STAＲT鍵開始測量，開始后，STAＲT鍵切換為STOP鍵;在探測到兩組起搏脈沖后，測量結果將顯示;Phase3將繼續分析起搏脈沖直至STOP鍵按下。

5、AED測試

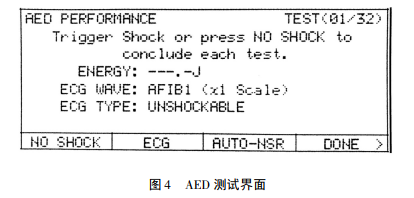

      (1)連接AED至Phase3，在手動測試菜單下，AED鍵進入自動體外除顫器測試項，如圖4所示。



      (2)根據需要，在Phase3上通過按下ECG鍵來更改ECG波形，在AED設備上按下分析鍵或觸發響應功能;如果AED設備分析結論為不需要電擊，則在Phase3上按下NOSHOCK，如果AED設備分析為需電擊，則對Phase3進行放電;根據JJF1149－2014《心臟除顫器校驗規范》可知，AED分析為需要電擊的情況為心室纖顫(VF)和室性心動過速。

6、總結
      JJF1149－2014《心臟除顫器校驗規范》明確規定了對除顫器進行儀器校驗的項目和計量特性，而Phase3完全可以依照儀器校驗規范對其各種除顫設備進行儀器校驗測試;本文依據規程詳細介紹了對除顫設備釋放能量、充電時間、經皮起搏及AED的測試方法，以期對使用人員的操作有所幫助。
