為保障安全生產、保護變壓器使用壽命，有必要對繞組溫控器的基本計量特性參數進行校準。本文針對變壓器繞組溫控器的技術特點，對其主要計量性能的儀器校準方法進行探討。

1. 儀器校準項目

      基于變壓器用繞組溫控器的特性，其校準項目主要包括示值基本誤差、示值回差、接點動作誤差、切換差、熱模擬附加溫升。

2. 儀器校準用計量標準器和配套設備

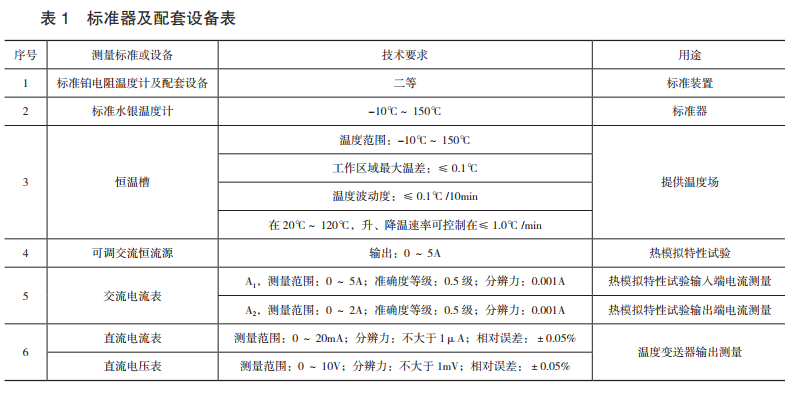

      儀器校準用計量標準器及配套設備如表1所示。



3. 儀器校準方法
（1）示值誤差校準
      一般應在整個測量范圍均勻選擇不少于4個點（包括上、下限），示值校準點不得與開關設定點重疊，二者間距不小于5℃。校準應在上、下兩個行程上分別向上限或下限方向逐點進行，用比較法校準。將標準溫度計和繞組溫控器溫包插入恒溫槽，溫包應全部浸沒在恒溫槽工作區域，繞組溫控器表頭應垂直放置，表頭與溫包之間的高度差不應大于1m。上行程示值誤差校準：將恒溫槽設定到校準溫度，開始升溫，待恒溫槽示值穩定后10min開始讀數，讀數時恒溫槽溫度偏離校準點溫度不超過0.5℃（以標準溫度計為準），記錄恒溫槽的實際溫度值ts和被校準繞組溫控器上行程的示值tR1，（tR1-ts）即為上行程示值誤差t1。下行程示值誤差校準：將恒溫槽設定到校準溫度，開始降溫，待恒溫槽示值穩定后10min開始讀數，讀數時恒溫槽溫度偏離儀器校準點溫度不超過0.5℃（以標準溫度計為準），記錄恒溫槽的實際溫度值ts和被校準繞組溫控器下行程的示值tR2，（tR2-ts）即為下行程示值誤差t2。示值誤差取t1、t2中絕對值較大者。

（2）示值回差校準
      與示值誤差校準同時進行，在同一溫度點（上、下限點除外）上、下行程示值誤差之差的絕對值，即為回差。

（3）接點動作誤差校準
      接點動作誤差校準點應至少包括55℃和75℃。將標準溫度計和繞組溫控器溫包插入恒溫槽，繞組溫控器的接點端子接到信號電路中，在恒溫槽溫度距儀器校準點溫度不小于5℃時，以不大于1.0℃/min的速率緩慢均勻改變恒溫槽溫度，使接點產生閉合和斷開的切換動作。動作瞬間讀取標準溫度計示值，即為接點上行程切換值或下行程切換值，上行程切換值與設定點的差值即為接點動作誤差。

（4）切換差校準
      與接點動作誤差校準同時進行，同一溫度點上行程切換值與下行程切換值的差值即為切換差。

（5）熱模擬附加溫升誤差校準

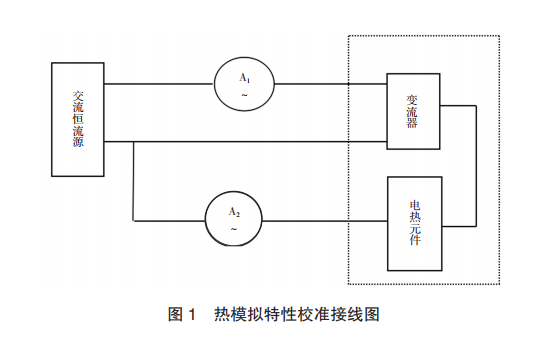

      將繞組溫控器熱模擬裝置的變流器、電熱元件與可調交流恒流源、交流電流表A1（通過電流用Ip表示）、交流電流表A2（通過電流用Is表示）按圖1連接好。



      附加溫升T校準至少應包括10℃、24℃、38℃三個點。根據變壓器電流互感器二次額定電流Ip（由用戶提供），選擇相應的擋位，將擋位鍵按下。將繞組溫控器溫包和標準溫度計插入恒溫槽，使恒溫槽溫度恒定在20℃～80℃范圍內某個溫度點，一般選20℃和80℃。記錄恒溫槽實際溫度ts及繞組溫控器指示值tR，然后調節交流恒流源電流使A2恒定在附加溫升T對應的電流Is，待繞組溫控器指示穩定后，記錄其指示值tRi。（tRi-tR）即為實測附加溫升，實測附加溫升與T的差值即為附加溫升誤差。

      本文對變壓器繞組溫控器主要計量特性的儀器校準方法進行了相關探討，供同行參考。
