鋼筋彎曲試驗機是對鋼筋進行冷彎試驗和平面反向彎曲試驗的專用設備，廣泛應用于冶金、機械制造業、建筑施工業、工程監理、質量技術監督等單位，以檢驗各種鋼筋正向、反向彎曲的機械性能。本文簡單分析了一種新的能夠全面滿足儀器校驗規范要求的鋼筋彎曲試驗機校驗裝置。

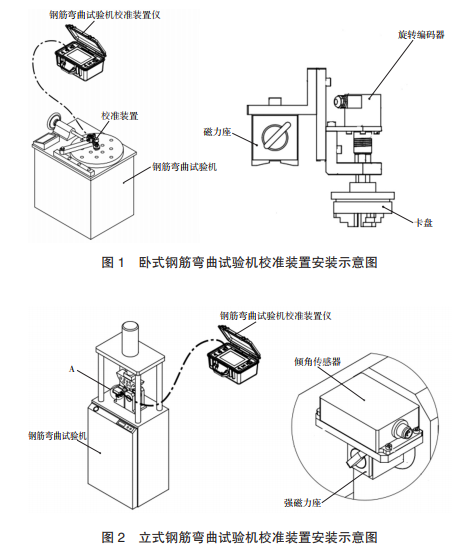

      鋼筋彎曲試驗機校驗裝置由角度傳感器、測量顯示儀表及專用連接附件組成。儀器校驗方法采用的是標準器示值和被校驗鋼筋彎曲試驗機角度示值直接比對的方法，角度測量范圍0～360，角度分辨率0.01?，F(xiàn)有的鋼筋彎曲試驗機大都為液壓式，分臥式和立式兩種，其安裝示意圖如圖1、圖2所示。



      鋼筋彎曲試驗機校驗裝置角度測量采用旋轉編碼器和傾角傳感器，分別應用于臥式和立式鋼筋彎曲試驗機角度測量。其連接安裝采用磁力表座和卡盤，安裝方便，拆裝簡單，角度采用彩色觸摸屏數字顯示，準確度高，顯示直觀。

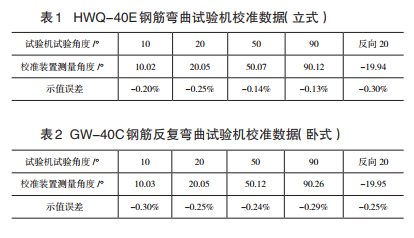

      將角度校驗裝置與鋼筋彎曲試驗機可靠連接后，設置鋼筋彎曲試驗機角度參數后直接試驗，通過相應的顯示儀表直接測量鋼筋彎曲試驗機角度的設定值，從而實現角度的示值校驗。筆者分別對某公司生產的型號為HWQ-40E鋼筋彎曲試驗機和GW-40C鋼筋反復彎曲試驗機進行了示值誤差的試驗檢測，檢測數據如表1和表2所示。



      以上試驗數據表明，鋼筋彎曲試驗機校驗裝置能夠較好地完成鋼筋彎曲試驗機角度指標的檢測和校驗，并完全符合技術規范的有關要求。綜合分析，該裝置解決了鋼筋彎曲試驗機角度校驗中的固有問題，能夠?qū)︿摻顝澢囼?yàn)機角度進行整體性能的檢測，且使用攜帶方便，提高了儀器校驗的效率，實現了鋼筋彎曲試驗機角度的在線計量。
