氡是天然鈾系衰變的產物，氡的同位素以氣態形式廣泛存在于自然界中，并通過呼吸、飲食等途徑進入人體，其衰變子體極易沉積在氣管和支氣管上，由此成為世界公認的致肺癌因素。為降低氡的輻射致癌風險，參照國際標準及世界衛生組織的建議，中國對氡濃度實施嚴格控制，建立了嚴格的氡濃度控制標準，市場上涌現出大量氡氣測量?jī)x，因品牌多，性能各異，對氡濃度的有效測量依賴于可靠的計量校準溯源。由于氡是氣態放射性核素，其準確測量必須依賴于氡標準，本文根據氡的特點及相關標準研究建立一套標準氡室，為氡的測量提供計量基礎。



1、標準氡室

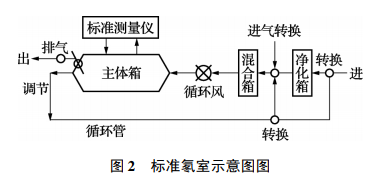

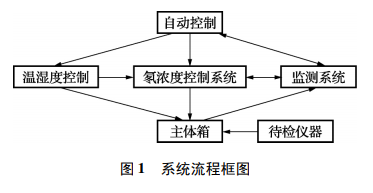

      標準氡室主要是提供氡濃度可調且均勻穩定的空間，用于氡測量?jī)x、氡子體測量?jī)x、氡劑量?jī)x的刻度實驗。標準氡室由六部分組成:氡源、主體箱(校準及測試區)、氡濃度控制系統、溫濕度控制系統、監測系統及自動控制系統。系統框圖及氡室示意圖如圖1、圖2所示。



1.1、主體箱
      主體箱是校準和測試區，箱內設有風扇混勻氡氣，箱體內設置有擱物架，為了多點同時測量和濃度均勻性檢測，設置有多個取樣通道，供監測和計量校準檢定時取樣。它提供用于檢定儀器的含氡空氣風流，循環風流為層流，其穩定性和均勻性都比較高。

1.2、氡濃度控制系統
      氡濃度控制系統由流氣式固體氡源、循環管道、循環風機、進排氣風扇和調節閥門等組成，通過控制輸入氡源，在主體箱中造成所需水平的氡濃度，通過風扇混勻使得氡室內的濃度均勻穩定。

1.3、溫濕度控制系統
      由電加熱器、加濕器、制冷機和除濕機組成，對進入主體箱的氣體在混合箱中進行預處理，使主體箱中的氣體溫度和相對濕度達到所需水平并保持穩定。

1.4、監測系統
      監測系統由氡濃度標準測量?jī)x、上位機軟件、溫濕度計等組成，采用液體鐳源標定和國際比對進行校準，給出主體箱內的氡濃度、氡子體濃度、穩定性及均勻性等。1.5自動控制系統自動控制系統完成對標準氡室各參數進行連續監測和調控。其中控制系統采用集散式控制，上位微機運行組態軟件，進行測控參數的管理;下位機為可編程控制器，負責整個系統的可靠控制。

1.6、輔助排氣系統
      由100通風管道和排氣風扇組成，用于將氡室內的氣體排除，為了防止所排出的氡氣污染工作環境，通風管道需高出建筑物，根據GB/T13201-91的規定，其高度不低于所從屬建筑物高度的2倍。

2、氡室內氡氣相關實驗
2.1、體積活度8h穩定性測試
      調節氡室內氡濃度穩定在(800100)Bq/m3范圍內，使用經過計量校準檢定溯源的AlphaGuard測氡儀在氡室的中心位置連續測量8h，每間隔1h測試一次，8次測試結果分別為:831.50、816.33、826.00、813.17、828.00、799.00、863.50、837.67Bp/m3。平均值為826.90Bp/m3，相對標準偏差為2.16%。

2.2、體積活度均勻性測試
      調節氡室內氡濃度穩定在(5000500)Bq/m3范圍內，使用經過計量校準檢定溯源的固體徑跡探測器進行測量。在氡室的中心位置，按照長寬高為(1m1m1m)的正方體空間內，在8個頂點分別放置兩個固體徑跡盒，放置48h后進行固體徑跡密度測量。徑跡密度平均值測試結果分別為:15.84、15.35、15.69、14.11、15.14、15.47、14.66、15.56Tr/mm2。平均值為15.23Tr/mm2，相對標準偏差為3.6%。

2.3、體積活度多個濃度點調控測試

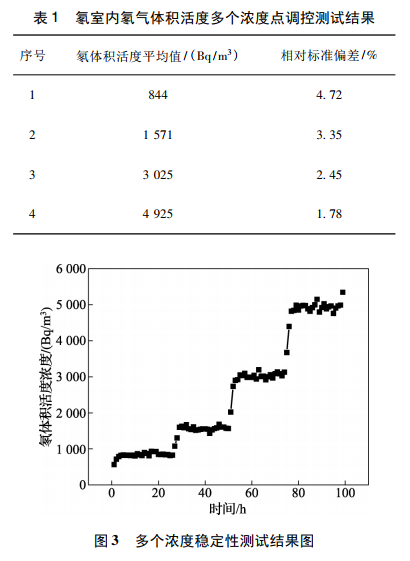

      使用氡濃度自動調控系統調節并穩定氡濃度分別在(800100)Bq/m3，(1500150)Bq/m3，(3000300)Bq/m3和(5000500)Bq/m3范圍，測試其24h穩定情況。測試結果如表1及圖3所示。



3、總結
      本文研究標準氡室的建立，對標準氡室進行8h氡氣穩定性相對標準偏差為2.16%、氡室內氡氣活度均勻性相對標準偏差為3.6%、氡室內氡氣濃度分別在(800100)Bq/m3，(1500150)Bq/m3，(3000300)Bq/m3和(5000500)Bq/m3穩定性相對標準偏差為分別為4.72%、3.35%、2.45%及1.78%，滿足JJG825-2013測氡儀檢定規程對標準氡室的要求，為后續測氡儀的計量校準提供計量基礎。作者：王雙玲， 王攀峰， 龍成章
