2014 年，國務院先后頒布了《國務院關于加快發展生產性服務業促進產業結構調整升級的指導意見》和《國務院關于加快科技服務業發展的若干意見》2 個文件，均對計量校準工作提出明確要求。在國務院重要文件精神和任務目標指導下，盡快制定出符合我國核電戰略發展形勢要求的計量工作發展規劃，為核電發展提供強有力的計量基礎支撐和技術保障，無疑對于核電在十四五期間快速健康地發展具有積極的意義。

       本文對核電廠計量管理存在的主要問題進行整理和分析，結合當前的應對措施和國家計量發展規劃，研究核電計量發展趨勢和方向，通過建立和持續推進核電計量體系，為核電發展提供全方位的計量基礎保障和技術支撐。

一、核電廠計量管理現存主要問題分析
       通過核電內部計量組織，收集各類核電廠近幾年計量經驗反饋典型案例共 236 例，歸納為外部證書驗證問題、測量過程問題、設備計量問題、人員技能等四大類問題，具體如圖1所示。

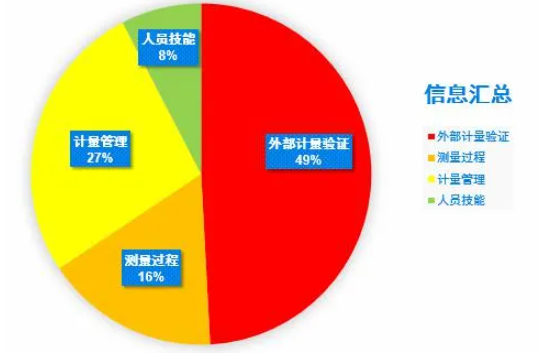

圖1 經驗反饋信息匯總

1. 外部證書驗證發現典型問題歸納
◆ 計量校準項目 / 技術參數不符合核電特殊要求由于核電行業特殊性，某些設備的計量要求相較于市場同類型設備存在校準項目差異、校準參數要求不一致等情況。
◆ 計量證書偽造外部計量證書審核，發現送審計量校準證書的檢定規程與實物不符，校準項目缺失，檢定單位基本信息不完整等問題，查驗判定為偽造證書等。

2. 測量過程發現典型問題歸納
◆ 測量需求與計量特性不匹配
       現場人員沒有準確提出測量需求的意識。如，部分工作使用紅外測溫儀所測的現場實際溫度低于現行計量校準工作所選的最低計量校準點50℃的情況，對50℃以下測量結果的可靠性缺乏有效性評價。
◆ 特殊測量需求不能得到滿足針對一定特殊測量需求，沒有有效的測量手段和裝置，等。

3. 設備計量發現典型問題歸納：
◆ 專用設備計量無法溯源
       特殊參數外部機構存在無法溯源或溯源精度不足等情況。
◆ 定制計量器具的制造工藝水平不滿足核電要求
       關鍵部件和設備制造工藝缺乏計量控制。如，流量孔板的外徑、孔徑及厚度的設計實測數據與系統設計手冊不符。
◆ 特殊計量器具檢定周期不滿足核電要求
       部分計量器具應優先滿足核電行業要求。例如：BOSS頭焊接現場所用接觸式測溫儀檢定周期為12月，不滿足RCCM規范要求。RCCM（2000）S7433要 求： 對設置電參數和檢驗焊接參數的測量儀進行校驗屬強制性要求，前后兩次校驗的間隔時間不得超過6個月等。

4. 人員技能發現典型問題歸納
◆ 缺乏計量基礎知識
       部分工作人員不清楚精度等級/ 不確定度等基礎知識含義，對計量器具分類管理與校準證書的使用存在知識缺陷。
◆ 操作技能不足
       部分工作人員對例如游標卡尺/力矩扳手等計量器具的讀數，操作順序，使用維護存在技能不足等問題，等。

二、典型案例分析及現有應對措施
       針對計量現存的主要問題，結合核電計量產業的發展趨勢，在對進口設備管理、全溯源鏈構建、以及核電特殊計量器具的研制等方面進行計量管理提升。典型案例舉例如下：

1. 進口設備計量管理問題
       目前，核電廠對進口計量器具的管理均采用與國內計量器具相同的管理模式，對其存在的差異性無完整有效的管控。以無損檢測設備為例，存在如下幾個問題：
◆ 計量標準
       部分進口設備采用歐標設計，計量項目與國標存在差異，計量校準項目 / 參數需結合實際工作確認。
◆ 計量機構檢測能力
       單個計量校準機構無法覆蓋所有探傷儀設備，計量校準機構之間的校準能力范圍區別較大。
◆ 產品種類
       產品類型眾多，涉及國標 /行標多種檢定規程和計量校準規范，多功能設備需計量確認。
針對進口設備采用歐標設計與國標計量校準項目沖突，外部校準參數和校準能力不一致等問題，成立無損檢測量值溯源專項組，對該領域的計量溯源性進行全面梳理，并制定具體行動措施，如圖 2 所示。

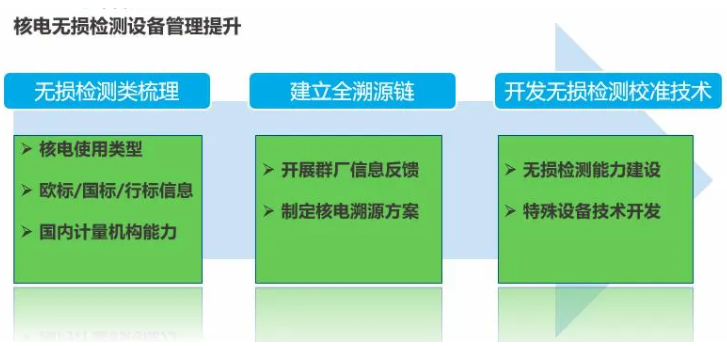

圖2 無損檢測設備溯源管理提升

       按照全溯源鏈管理思路，做好深入研究和標準化應用，解決設備量值溯源無序，計量驗證難等問題。本次專項工作對后續核電其他計量校準領域的量值溯源鏈的建立起到了良好的示范作用。

2. 制造工藝問題
       核電廠主給水流量控制系統（ARE）中使用孔板測量流量數據，該數據直接影響核電廠反應堆熱功率的計算。流量孔板的制造流程 / 標準工藝 / 檢測方法直接關系核電廠的安全性及經濟性。目前，對流量孔板制造和檢測的現狀如下：
◆ 質量控制
       孔板的生產制造已基本實現國產化，但生產的孔板質量不穩定，如圖 3 所示。

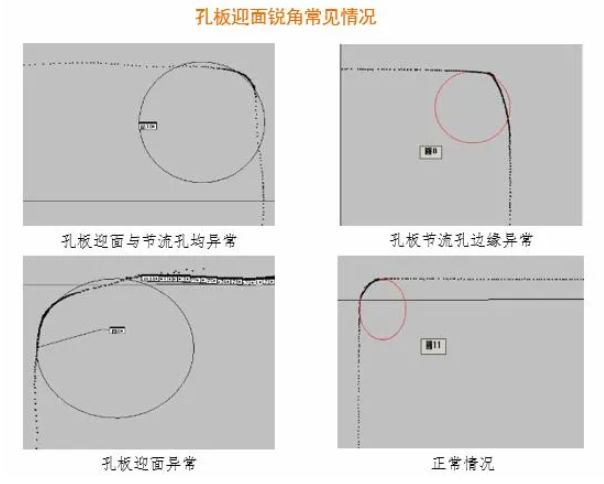

圖3 孔板檢測典型案例

◆ 標準要求
       孔板參照通用性標準規范，且要求較為寬泛，尚無法實現精準控制和測量實際流量值。
◆ 檢測方案
       安裝于在運機組的孔板需定期拆卸檢測，各家機構的檢測方案不同，造成檢測結果存在差異。
結合核電廠主給水流量控制系統的實際需求，對流量孔板的制造工藝進行量化、優化和固化，最終實現工藝標準化，是保障核電廠測量數據準確可靠的有效手段。

       保障數據準確可靠，其關鍵技術包含制造和檢測兩個階段。在孔板的制造工藝環節中，對工件材質、熱處理加工、機械加工等環節制定標準化流程，實現對標準參數固化。在檢測階段，對孔板尺寸、流量系數、變化趨勢跟蹤測試，比對標準參數，實現孔板最終功能準確可靠。如圖 4 所示。

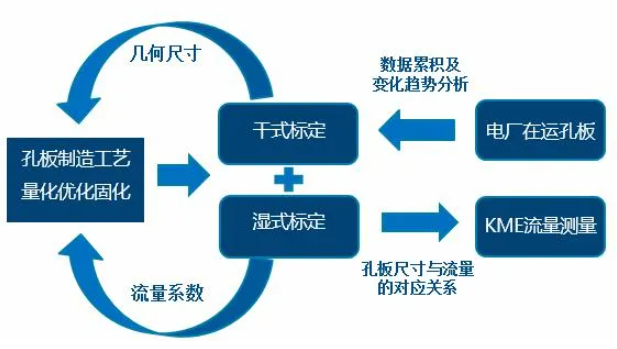

圖4 標準控制流程

       隨著核電技術不斷向前發展，對計量校準技術的要求不僅僅局限于檢測領域。通過核電產業鏈上下游企業相互協作，組織包括在工藝制造、計量測試、生產運營等領域開展技術交流，將計量測試嵌入到產品研發、制造、質量提升、全過程工藝控制中，實現關鍵參數準確測量。

3. 特殊計量器具溯源問題
       隨著核電快速發展，設備國產化成為核電發展的重要一環。在二代機組改造，三代機組建設中大量的特殊設備需要計量溯源。例如：三代機組大尺寸螺紋千分尺校準難題。
反應堆壓力容器系統（PRV）的壓力容器筒體和頂蓋由52個螺栓來連接密封。主螺栓中徑尺寸設計尺寸為（205.244~205.404）mm，使用（200~225）mm 的螺紋千分尺進行測量。我國關于《 螺紋千分尺檢定規程》出版于2004年， 規程中適用范圍僅覆蓋了（0~200）mm。
面對規程無法覆蓋，外部計量機構無法有效溯源的局面，需要核電自身想辦法解決實際困難。經過參考大量國內外文獻，結合核電實際需要，自主研發設計一套大尺寸螺紋千分尺全自動計量校準系統，成功通過專家組評審，滿足溯源要求，填補了國內關于螺紋千分尺超檢定規程范圍的校準方法空白。

三、核電計量工作重心
       核電廠計量工作必須圍繞核電中心工作開展，為核電的安全性、可靠性和經濟性保駕護航。以下就核電計量的一些重點工作例舉分析。

1. 核電運營維護領域研究方向
◆ 核電放射性專項測試研究
       核島內部是放射性環境條件，需要對設備系統狀態、環境輻射、人員輻照等進行控制，為了保證控制手段的有效性，同時降低輻照的影響，常規實驗室無法滿足需求，需要針對性的建設核電放射性專項測試技術。
◆ 核電特殊專用測試研究
       核電始終秉承安全第一、質量第一、追求卓越的基本原則，核電特殊的計量和測量需求，包括參數要求、試驗要求、特殊儀器等，需要通過科研及創新解決核電自我需求。
◆ 重大設備系統測試研究
       核電廠常規運營壽期超過 40年，憑借后續技術能力的發展，壽期將會繼續延長，這對核電重大設備和系統的運行狀態提出了更高的要求， 需要通過計量測試或檢測手段來為其提供技術保障和支撐。
通過聯合產業鏈上下游相關單位，加強產業鏈相關計量測試技術研究，優化核電廠重要試驗的技術方案，研制核電專項計量測試或計量校準裝置，解決產業難題。同時圍繞安全性、可靠性、經濟性三個方面，實現核電產業與計量測試服務協同發展，推動核電計量技術創新，提升核電行業經濟發展的能力。

2. 核電廠大修計量工作
       核電大修是集中體現維修技術水平的窗口，核電廠大修計量工作包括以下方面。
◆ 大修計量應急檢定
       大修期間 , 計量24h應急待命，對影響大修進度的關鍵計量工作，制定相關應急預案，建立應急計量校準能力，縮短大修工期，降本增效。積極響應現場重要設備試驗前后計量器具性能復核工作，保障大修進度。
◆ 大修計量監督
       大修期間，對現場工作實施計量巡檢。監督項目包含測量儀器使用、標識規范、性能保障、測量過程記錄等，提高了現場測量工作抗失效風險能力。同時實施承包商自帶計量器具申報制度，加強對承包商自帶計量器具的監管力度，保障自帶計量器具性能可靠，預防計量、測量失效事件的發生，形成計量器具管理的有效閉環。
◆ 大修計量培訓
       針對新員工和首次參加大修的合作伙伴，開展《大修計量管理及常用計量器具的使用、維護》培訓。結合以往大修發生的計量相關異常情況，讓參培人員了解電站計量管理的相關規定，同時掌握常用計量器具的使用方法、注意事項及維護保養知識。在人員技能上，降低計量人因失誤概率，保障大修工作安全有效執行。

四、核電計量體系研究、建設
       為了實現國家核電產業計量測試中心的目標與規劃，需要建立并持續推進核電計量體系，如圖5所示。該體系需要融入國家計量體系、核電發展戰略、致力于計量性頂層設計，兼顧計量技術、計量管理 / 監督、計量培訓3個維度。

圖5 核電計量校準體系研究

       在計量校準技術方面，著重于核電關鍵參數測量，建立量值傳遞體系，對特殊計量器具進行專用設備研發，通過對核電計量標準化的研究，構建以計量前沿科研為主體、計量科研創新發展為手段、服務產業技術創新為重點的檢學研相結合的計量技術創新體系。
       在計量管理/監督方面，加強對核電重點計量器具的監督，完善特殊計量器具的全溯源管理。加強核電關鍵參數的量傳溯源所需技術和方法研究，提升數據準確性，保障量值準確可靠。
       在計量培訓方面，加強核電計量文化建設，提升現場測量人員技術水平。加強人員計量管理意識，完善計量培訓授權制度，培養高層次核電計量領軍人才。

五、結束語
       《計量發展規劃（2013-2020年）》為核電企業計量工作的發展指明了方向，而制訂出符合實際發展需求的核電計量發展規劃只能依靠自身的努力。本文對核電計量工作的發展現狀、趨勢做了一定程度的分析和探討，不夠全面、準確，希望引發更多的思考和重視，為計量校準工作的改進、提升并更好地服務于核電發展提供寶貴的意見、建議和支持。
來源：《產業計量?？?nbsp; 作者：蘇州熱工研究院有限公司（國家核電運營產業計量測試中心） 楊哲 曾維山
