一、安徽省計量科學研究院簡介

      國家城市能源計量中心（安徽）依托于安徽省計量科學研究院（以下簡稱“國能中心”），于2010年8月獲得國家質檢總局批準建設，2012年1月正式揭牌運行。中心工作職能包括：能源計量數據采集、監測；能源計量技術研究、能效測試、用能產品能效評價和能源計量評價；接受委托開展能源審計、能源平衡測試；積極探索能源計量數據管理和應用的有效途徑，向社會提供能源計量技術服務，為節能減排提供計量技術保障。

二、項目實施背景

      企業能源消耗量大、種類多，有水、電、氣、汽等，涉及二級單位的計量及核算，管理難度大。對這些能源進行快速、準確、可靠的監測和計量，有利于企業合理調度能源、加強成本核算、降低消耗、提高效益。《中共中央關于制定國民經濟和社會發展第十三個五年規劃的建議》提出：“十三五”期末單位國內生產總值能源消耗比“十二五”期末降低15%左右，這一指標是“十三五”規劃目標中最重要的約束性指標之一，也是我國“十三五”期間節能工作的奮斗目標。因此，加強企業能源計量管理，開展企業節能降耗行動，提高能源利用率是減少資源消耗、保護環境的最有效途徑，也是我國走新型工業化道路的重要內容，這對于提高企業經濟效益，緩解社會經濟發展面臨的能源和環境約束，完成“十三五”規劃目標有著十分重要的意義。

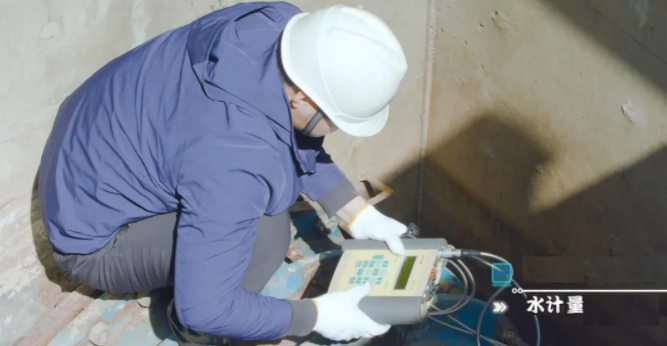

圖1  現場安裝水流量計采集設備

      安徽省能耗在線監測系統具有標準化、專業化、科學化、時效性強的特點，采集難度較高。同時，考慮到能源數據對于企業決策的重要意義，以及能源本身具備危險性的特點，需要對企業建立的能源數據獲取系統提出更高的要求。

三、具體創新措施

1. 總體方案

      安徽省能耗在線監測系統主要以計量技術為基礎，結合物聯網技術，通過能源數據信息平臺可以對重點用能企業的煤、油、水、電、氣等主要能耗計量數據實行科學采集、綜合分析和有效應用。在系統建設中，以單個企業或公共機構為單位，以建立覆蓋全省的能源計量數據采集、監測網絡為目標，針對重點能耗單位的能源使用進行全面的自動化監控，并通過信息化平臺實現能源計量數據的在線采集、實時監測、遠程傳輸、集中存儲，方便政府對能源利用狀況和水平進行監督，為政府和有關部門科學統計單位產品能耗、公共機構單位建筑面積能耗提供數據支撐，為考核評價重點能耗單位節能減排目標，提供統一、可靠的能源計量數據；同時為用能單位及時掌握能源狀況提供第一手資料，為企業進行節能技術改造提供可靠的依據和解決方案，解決了目前能耗數據不準、不實，管理粗放的問題，從而實現“節能、降耗、增效”的目的。

2. 研究方法及創新措施

（1）系統總體框架

      能耗在線監測系統是一個能夠長期可靠運行，并且持續完善的系統，從而能夠在其生命周期內，不斷擴展接入各行業用能單位的能耗監測數據，最終達到對全省用能企業數據的全面在線監測。為了達到上述要求，系統必須采用結構良好的框架結構，保證系統的各種業務與軟件要素接口界面清晰，能夠有效配合，支撐系統的應用功能，滿足用戶要求，同時使系統具備良好的可維護性與可擴展性。業務應用層通過系統功能模塊的劃分，實現具體的業務應用。

（2）能源數據采集終端

      由于能源計量傳感器種類繁多，除了電表有國家標準，其他的通信協議沒有標準，因此目前企業端現場均裝有一套能支持不同協議的采集終端。能源數據采集終端主要負責采集用能企業的各種能源計量數據，比如煤、電、氣、油、水等數據，采集終端基于嵌入式系統開發，具有高時效性、多參數和高穩定性的特點，特別適合于多點、多參數的遠程數據采集。

（3）系統應用平臺

      通過實時采集的能源數據建立安徽省能耗在線監測系統，形成上至省級能耗監控統計系統，下連各地市能耗檢測平臺數據的現代計算機網絡體系，形成一個良好統計信息公共通訊服務平臺的具有多層次、多地域的開放性、標準化互連環境，實現數據共享、綜合統計、遠程終端訪問、數據庫查詢等服務功能。能耗統計部門之間的行政業務聯系和復雜的信息傳遞流程，可以形成以城市能源監控?cái)?shù)據庫為核心的多層次、立體化的信息網絡。在這個多層次、立體信息網絡中，信息不僅從上到下，從下到上的流動，還有大量的跨地域的橫向信息傳遞。

（4）關鍵技術與創新點

能源監控系統應用平臺的關鍵技術如下：

實現能源實時數據、各種關系型數據的全面集成。

將各種復雜的單位產品以及工序能耗計算集成在系統里，實現能源有效分析和管理。

將無線傳感網技術集成在系統里，實現數據的安全、低成本傳輸。

能源數據采集終端的創新點如下：

采用OPC技術，實現與各種電表、流量計的數據通信。

SQLITE數據庫在嵌入式系統上的實現，增強數據規范化共享。

基于CGI動態網頁遠程訪問。

采用PERL腳本實現動態配置校正公式，用戶可以根據掛載儀器設備的特性，現場或遠程修改校正公式。

四、項目取得成效

1.為政府提供能源數據

      通過能源數據監控不僅為政府各部門準確掌握、分析用能情況及制定節能政策和能耗監管提供決策依據，滿足政府城市能源規劃、調控及節能管理的需求，還可以使政府全面了解本地區用能單位的能源利用狀況，從而制定本地區科學、合理的能源消耗限額和定額。截至2020年，隨著安徽省能耗在線監測系統的應用深化，安徽省計量科學研究院先后起草制訂了《醫院綜合能耗限額及計算方法》、《水泥單位產品綜合能耗限額》、《聚氨酯合成革單位產品能源消耗限額》、《白色硅酸鹽水泥單位產品能源消耗限額》等多項能耗數據限額地方標準。

      此外通過能源數據監控，有利于政府了解用能單位貫徹國家能源方針、政策、法令、標準情況與實施效果。能源監控以國家的能源政策、能源法規、法令、各種能源標準、技術評價指標、國內外先進水平為依據，基于能源監控可以使政府做出正確的決策，對于違反節能法律法規的用能單位采取相應的措施，保證節能優惠政策、基金援助和節能技改優惠貸款等向能源利用情況較好的用能單位傾斜。

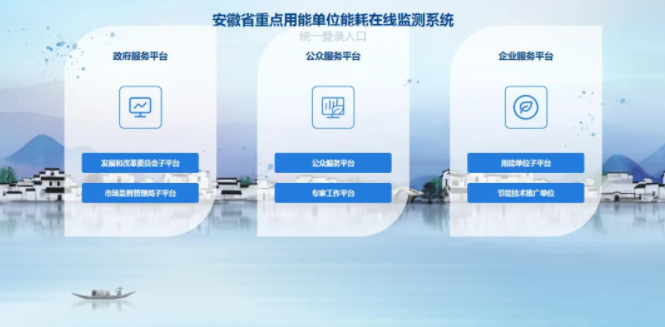

圖2  能耗監測平臺-總?cè)肟?/p>

2.為企業提供能源服務

      通過能源數據監控，可以幫助重點能耗企業開展五項服務措施，促進企業開展節能降耗活動。

一是為企業提供能源計量方面的法律、法規及節能降耗活動的咨詢和服務。組織企業學習貫徹落實《中華人民共和國節約能源法》、《中華人民共和國計量法》、《GB17167-2006 用能單位能源計量器具配備和管理通則》等國家有關能源、計量法規、規定和標準，依法規范企業能源計量管理能力。

二是幫助企業培訓計量管理人員、建立健全計量管理體系。積極幫助企業培訓計量管理人員，健全計量管理機構，完善各項計量管理制度、能源計量數據管理制度。指導企業建立、健全計量管理體系和計量檢測體系，指導企業開展測量管理體系和計量合格確認工作。

三是指導企業合理配備能源計量器具加強能源計量監測數據的應用。指導企業按照《GB17167-2006 用能單位能源計量器具配備和管理通則》的要求，合理配備能源計量?jī)x器、儀表，使之能滿足GB/T6422、GB/T15316關于用能設備的能源監測要求。

四是指導企業采用新技術開展節能降耗活動。積極指導企業采用新技術、新工藝、新方法、新材料，淘汰落后產品、設備和工藝，開展節能技術改造，及早實現節能降耗的目標。

五是加強監管和服務。依據《用能單位能源計量器具配備和管理通則》國家標準及有關重點耗能行業的能源計量器具配備和管理的要求，對企業能源計量器具配備情況進行檢查，指導企業合理配備計量器具，并按照計量法律法規的要求，督促企業按時對所配備的計量器具進行計量檢定、計量校準。
