一、裝置系統結構

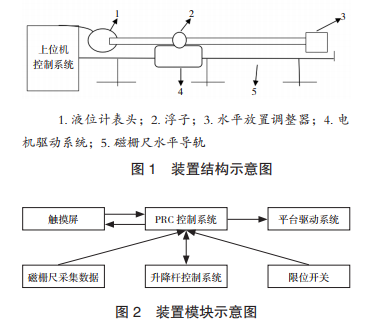

      液位測量系統結構如圖1所示。
      本裝置的液位數據采集部分由精密磁柵尺、PRC控制系統及觸摸屏計算機組成，運動控制部分由平臺驅動系統、升降桿控制系統、限位開關等組成其模塊圖如圖2所示。



1.數學模型
      液位測量值L為
      L=L1cos+L2+Lt
      式中：
      L1液位數據采集部分的測量數據；
      L2模擬測量時液位計導桿由于重力產生的撓度帶來的影響；
      Lt溫度帶來的影響；磁柵尺相對水平線的傾斜角。

2.工作原理
      測量系統應用了水平軌道帶動浮子模擬液位升降，并配合磁柵尺精確定位。通過觸控屏設置好檢測距離、各個點位，PRC控制電機帶動滑塊在軌道上運行設定好的各段距離，在每個點位停留一段時間（時間可設定），客戶觀察數值。由于測量距離太長，為了減少重力產生的撓度影響，被檢品下方分段設置支撐機構，運行中PRC自動運算，控制支撐機構規避滑塊運行。系統還包括被檢液位計的（4~20）mA輸出電流測量模塊，并配有限位開關，保證浮子夾具水平位移時安全可靠。

二、裝置技術特點
1.標準器準確度指標極高
      系統配有高準確度電流表，準確度為0.05級，用（4~20）mA的電流數值去界定被檢液位計是否符合準確度等級要求。通過準確度為0.005mm的磁柵尺配合，顯示器可實現位移數值的實時顯示。在檢測準確度為0.1級的浮子式液位計時，滿足儀器校準檢定規程中標準器擴展不確定度不超過被檢液位計1/4的要求。

2.量程寬，占地面積小

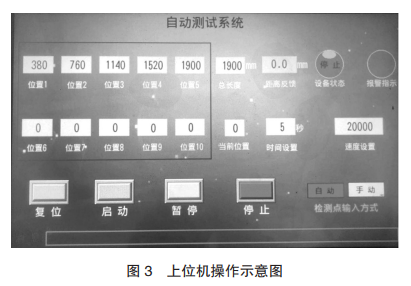

      儀器校準檢定裝置所配備的水平導軌與電機驅動系統模擬液位檢定，儀器校準檢定范圍可達到3m。上位機的自動測試系統操作界面如圖3所示，該系統可把液位計全量程分為1到10個測量點。在檢測時，可自由選擇手動模式或自動模式，大約10分鐘即可完成一臺液位計的示值檢定。并且，該系統采用臥式模擬檢定方案，不受實驗室層高影響，只需大約10平方米的房間即可進行儀器校準檢定工作。



3.測量種類齊全，操作簡單
      該系統設計時經過充分的市場調研，能開展浮子式液位計、磁致伸縮液位計、壓力式液位計和液位開關等十幾種液位計的儀器校準檢定工作。

三、儀器校準檢定方法
      儀器校準檢定時，將浮子式液位計臥式安放在儀器校準檢定臺的支架上，安裝時檢查磁性浮球和浮球?qū)U的外觀，不應有彎曲、碰傷等缺陷，磁性浮球能在導桿上自由無阻礙地滑動。將二線制纜線與裝置上位機相連，調整浮球至導桿的零位，進行零位誤差的讀取。然后將浮球與浮球夾具連接，并在上位機輸入滿量程，進行自動檢定。儀器校準檢定裝置會把被檢液位計分為滿量程的（0，1/4，1/2，3/4，1）進行檢定，在每個檢定點電機系統會停留1分鐘，方便儀器校準員對電流表讀數。標準電流值為（4，8,12,16，20）mA。在上行程測量完后，系統會自動返程進行下行程的檢定，從而完成液位計的示值誤差檢定；并且在浮球與浮球夾具水平移動時，升降桿控制系統可以自動進行升降，減小導桿受重力產生的撓度影響。在檢定液位開關時，系統可以在上下行程中自動讀取開關動作時產生的相應信號。

四、儀器校準檢定能力驗證
      驗證方法依據JJF1033-2016《計量標準考核規范》采用傳遞比較法。選擇的被測對象為浮子式液位計，測量輸出值的最大示值誤差為y=0.01mA，擴展不確定度為U=0.028%（k=2）。然后，用精密數字壓力計并搭配水箱進行檢測，測量輸出值的最大允許誤差為y0=0.008mA，擴展不確定度為U0=0.015%（k=2）。依據能力驗證評定方法，該系統滿足|y-y0|＜的要求。本裝置的成功研制，使液位計檢定工作處于國內領先水平。經過半年多的運行證明，該裝置結構合理、測量準確、方便快捷，使用效果良好。
