一、測定煤灰熔融性的重要性
      煤炭是我國火力發電的主體燃料，電廠燃煤費用約占發電成本的70％~80％，通過對電力用煤特性指標進行嚴格控制，可以保證火電廠的安全穩定、經濟運行。煤灰熔融性是發電用煤技術條件的七項特性指標之一，煤灰是一種復雜混合物，沒有固定的熔點，當其加熱到一定溫度時就開始局部熔化。隨著逐漸溶化，使煤灰試樣產生變形、軟化、半球、流動等特征的物理狀態。通常以4個狀態相應的溫度來表征煤灰的熔融性。

      煤灰熔融性也是指導工業鍋爐和窖爐設計和運行的一個重要參數，為了正確選擇氣化用煤和鍋爐用煤，須進行煤灰熔融性的測定。煤灰的變形溫度與鍋爐輕微結渣和其吸熱表面輕微積灰的溫度相對應，軟化溫度與鍋爐大量結渣和大量積灰的溫度相對應，而流動溫度則與鍋爐中灰渣呈液態流動或從吸熱表面滴下的溫度相關聯。在煤灰的4個特征溫度中，軟化溫度用途較廣，一般根據它來選擇合適的燃燒或氣化設備，或根據燃燒和氣化設備類型來選擇具有合適軟化溫度的原料煤。煤灰的熔融溫度高，燃燒成本高；煤灰的熔融溫度低，爐內易結渣。
因此，煤灰熔融性的測定對于提高煤的有效利用和確保鍋爐的安全都具有十分重要的意義，保證其測定方法和儀器的準確性是準確測量煤灰熔融性特征溫度的必要條件。

二、煤灰熔融性測定儀的計量現狀
      煤灰熔融性測定儀用于測定在一定的氣體介質中以一定的升溫速率加熱而使煤灰灰錐形成變形、軟化、半球和流動四種特征性物理狀態的溫度。其主要特點是利用CCD 攝像技術，輔以控制系統，實時監控實驗過程，能夠根據灰錐高度和形狀的變化自動判斷四個特征熔融溫度：變形溫度DT、軟化溫度ST、半球溫度HT和流動溫度FT。

      煤灰熔融性測定儀在煤炭分析領域應用非常廣泛，國家對煤炭分析方法和測定儀器的工作十分重視，制定了相關國家標準和行業標準：GB/T 219-2008《煤灰熔融性的測定方法》、GB/T 31427-2015《煤灰熔融性測定儀技術條件》、MT/T 941-2005《灰熔融性測定儀通用技術條件》。由于缺少可依據的計量檢定規程或儀器校準規范，目前行業內主要依據 GB/T 219-2008《煤灰熔融性的測定方法》對標準物質的4個特征溫度進行測試來代替計量溯源，這一測試方法項目單一，要求簡單，儀器特征參數的溯源性和儀器的準確性無法得到保證。

三、煤灰熔融性測定儀計量的方法研究
      為了滿足產業計量需求，對煤灰熔融性測定儀進行科學、合理的校準，保證測量結果的準確可靠，以計量為引領，促進煤炭、煤化工產業升級，提升我省能源化工領域計量專業在全國的地位，在陜西省市場監督管理局批準支持下，以我司為主要起草單位制定了陜西省地方計量技術規范《煤灰熔融性測定儀校準規范》。我們根據煤灰熔融性測定儀市場現有型號的結構組成和儀器工作原理，對其重要性能指標開展了計量校準研究工作，提出了4個儀器校準項目恒溫帶溫差、升溫速率、控溫誤差和特征溫度示值誤差的計量特性要求和儀器校準方法，并按新規范的指標、方法、記錄格式等要求，對4個校準項目進行了校準及數據處理。從整個實驗過程來看，規范提出的儀器校準方法是科學可行的。從試驗數據來看，恒溫帶溫差、升溫速率、控溫誤差及特征溫度示值誤差均可滿足計量特性的要求，表明規范提出的計量特性要求具有合理性。該規范的制定和發布對于保證儀器特征參數的溯源性和儀器的準確性具有重要意義。
規范提出的煤灰熔融性測定儀的計量特性要求及儀器校準方法如下。

1.計量特性要求
      MT/T 941-2005《灰熔融性測定儀通用技術條件》要求高溫爐有足夠的恒溫帶，各部位溫差小于5 ℃，并保證灰錐托盤在恒溫帶內；能按GB/T 219-2008規定的程序加熱：900 ℃以下，（15～20） ℃/min；900 ℃以上，（51） ℃/min。故而規范要求恒溫帶溫差應滿足：以灰錐托盤安放位置為中心，在灰錐托盤寬度范圍內，測定儀恒溫帶溫差不大于5 ℃；升溫速率應滿足：測定儀的升溫速率在900 ℃以下為15 ℃/min～20 ℃/min；900 ℃以上為4 ℃/min～6 ℃/min。

      GB/T 31427-2015《煤灰熔融性測定儀技術條件》中要求控溫儀測溫誤差不大于5 ℃。故而規范要求測定儀控溫示值誤差不超過5 ℃。

      GB/T 219-2008《煤灰熔融性的測定方法》中規定用煤灰熔融性標準物質制成灰錐并測定其熔融特征溫度（ST、HT和FT）。如其實際測定值與弱還原氣氛下的標準值相差不超過40 ℃，則證明爐內氣氛為弱還原性，如超過40 ℃，則根據它們與弱還原性或氧化性氣氛下的參比值的接近程度以及剛玉舟中碳物質的氧化情況來判斷爐內氣氛，并加以調整。故而規范要求特征溫度示值誤差（弱還原性氣氛）應滿足：40 ℃。

2. 儀器校準方法
      根據煤灰熔融性測定儀實際情況及實驗過程，參考煤炭行業標準MT/T 941-2005《灰熔融性測定儀通用技術條件》及國標GB/T 31427-2015《煤灰熔融性測定儀技術條件》、GB/T 219-2008《煤灰熔融性的測定方法》的要求，提出以下儀器校準方法。

（1）恒溫帶溫差

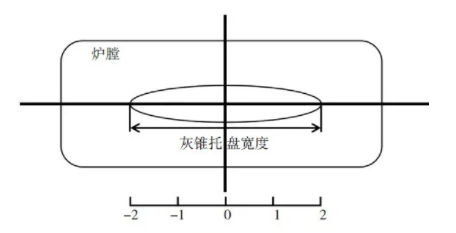

      如圖1所示，以灰錐托盤中心為0點，在灰錐托盤寬度范圍內，均勻選取5個測溫點。將標準熱電偶測溫端依次固定至各測溫點，當爐溫升至1000 ℃時，讀取數字多用表上各測溫點的電勢值，以連續4次讀取數值的平均值為該位置上的電勢值，將各點電勢值轉換為溫度值（℃），計算任一測溫點相對于0點位置的溫差。


圖1   測溫點示意圖

（2）升溫速率
      將標準熱電偶置于恒溫帶內，并使其測溫端與測定儀控溫?zé)犭娕嫉臒岫颂幵谕唤孛?。從室溫開始升到最高工作溫度，300 ℃開始每隔10 min記錄一次數字多用表上的電勢值，將每次記錄的電勢值轉換為溫度值（℃），計算升溫速率。

（3） 控溫誤差
      將標準熱電偶置于爐膛內，并使其測溫端與測定儀溫?zé)犭娕嫉臒岫嗽谔幫唤孛?。從室溫開始升到最高工作溫度，在700 ℃～1600 ℃范圍內均勻選取5個點，記錄各儀器校準點數字多用表上的電勢值和測定儀顯示溫度，每個溫度點連續讀數3次。將每次記錄的電勢值轉換為標準溫度值（℃）后，測定儀顯示溫度的平均值與熱電偶標準溫度值的平均值之差即為控溫誤差。

（4）特征溫度示值誤差
      選取三種不同的煤灰熔融性標準物質分別制成兩個標準灰錐，在弱還原性氣氛下同時測量，記錄每個樣品的四個特征溫度，分別以每種樣品兩個標準灰錐測量結果的平均值作為該標準物質的特征溫度測量值。計算煤灰熔融性標準物質測量值與標準值之差，即為各個特征溫度下的示值誤差。

四、結束語
      產業計量的根本是滿足產業的需求，基于此，為了滿足煤灰熔融性測定儀的儀器校準需求，建立完善的設備溯源體系，企業進行了相應的計量方法研究，解決了產業計量中的實際問題，發揮了產業計量在保證測量結果準確可靠和產品質量提升中的積極作用。
