1 期間核查的意義

       某院建立的醫用診斷超聲源檢定裝置，用于對（0-30）W的醫用超聲源開展量值傳遞工作，主標準器是一臺型號為UPM-DT-1的超聲功率計，測量范圍（0-20）W，不確定度U=5%（k=2），考慮到該設備需攜帶至現場使用，且使用頻率較高，有必要對該設備制定期間核查計劃，保持該標準裝置校準狀態的可信度。

2 核查標準

       核查標準首先要具有可被核查對象測量的某一特征參數，其次需要選擇一個性能比較穩定的實物量具作為核查標準，我院使用的超聲功率計的測量方法為輻射力法，作為IEC推薦首選的聲功率測量方法，輻射力法可以不考慮超聲波進場與遠場的限制，通過測定作用在被測聲場中的障礙物（靶）上的輻射壓力，而計算出超聲換能器發射的聲功率。在超聲功率計的錐形靶臂上放置有一個1克的校準砝碼（等于14.65瓦特），可以選擇該實物量具作為核查標準。

3 核查周期

       期間核查的時間間隔沒有明確的規定，核查周期一般不超過檢定周期的一半，可以根據儀器的使用年限、使用頻率、環境條件、設備狀態等因素綜合考慮，考慮到我院使用的超聲功率計使用比較頻繁，每隔一個月進行一次核查，保證計量標準檢定狀態的持續可信。

4 核查方法

       實驗室不具有更高等級的計量標準，因此，采用核查曲線法較為合適。超聲功率計經中國測試技術研究院檢定合格后，立即用其對核查標準進行測量，防止引入因儀器不穩定等因素帶來的誤差。進行10次重復測量取平均值，得到參考值x0，在規定條件下保存好該核查標準。每隔一個月在相同環境下，用同樣的方法進行測量，得到x1、x2、x3…，xn，用計量標準的擴展不確定度U作為核查控制的上、下限，繪制核查曲線。

5 核查數據及結果

5.1 參考值

       該超聲功率計每年1月中旬左右送往上級計量檢定機構進行溯源，檢定合格后取回實驗室并通電預熱兩小時，待環境溫度穩定在（25±2）℃，相對濕度低于80%以后，開始用超聲功率計對校準砝碼進行首次測量，重復測量10次，得到的平均值即為參考值x0，測量結果如表1所示。

5.2 核查數據

       從2月份開始每隔一個月左右進行一次后續核查，環境溫度保持在（25±2）℃，環境濕度小于85%RH，每次核查時，將超聲功率計放置在同一水平臺面上，避免由臺面水平差導致的測量誤差，這樣可以保證每次核查時的數據變化都是由超聲功率計自身穩定性所致，盡量減少其他因素的干擾，從而確保期間核查的可靠性。

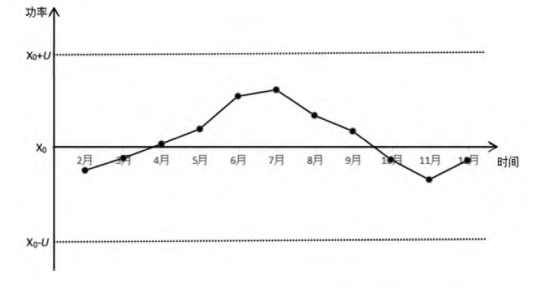

5.3 核查曲線圖

       利用核查數據，以時間為橫坐標功率為縱坐標，繪制超聲功率計期間核查圖，中心線為首次測量確定的參考值x0（15.01W），以計量標準的擴展不確定度U確定期間考核的上下限，醫用診斷超聲源檢定裝置的相對擴展不確定度為Urel=10%，則U=1.501W，因此核查控制的上限為x0+U=16.51W，下限為x0-U=151W。

5.4 核查結果

       由圖1可見，超聲功率計14.65W這個核查點，核查曲線始終控制在[x0-U,x0+U]區間內，說明計量標準在兩次檢定周期之間是處于穩定狀態的，使用該計量標準開展量值傳遞所得的數據是可信的。
