1 校準前檢查

       校準前檢查麻醉深度監護儀的銘牌是否完好，不能有機械損傷或者腐蝕的現象，導聯電纜不應有任何形式的損傷。

2 定標電壓

       a）將被校麻醉深度監護儀記錄速度置為15mm/s，根據被校的麻醉深度監護儀，選擇合適的帶寬，滿足帶寬的測量要求。在滿足帶寬的測量要求的前提下再對其時間常數和高頻濾波器截止頻率進行選擇。

       b）按表1選校準點，描記定標電壓輸出的波形，設置被校麻醉深度監護儀的定標電壓和靈敏度，在被校麻醉深度監護儀上任選一通道測量所描記波形幅度。

       c）先將校準儀輸出與被校麻醉深度監護儀正確連接，方波信號發生器的輸出方波與被校麻醉深度監護儀連接，需要使兩者的定標電壓和周期保持一致，然后調整方波信號發生器輸出方波幅度，實時觀察被校麻醉深度監護儀的輸出波形，使其所選通道上描記的方波信號幅度與2中b）所描記波形的幅度相等，并在方波信號發生器上讀取此時的方波幅度為Ucm。按下面的公式（1）計算定標電壓相對誤差δUc

δUc =（Ucm – Ucn）/Ucn × 100% （1）

式中，

Ucm為內部校準器幅度測量值，μV；

Ucn為定標電壓標稱值，μV。

d）按照2中b）和.2中c）的方法，完成表1所列的全部定標電壓的校準。

3 電壓測量

       a）將被校儀器記錄速度設置為15mm/s，根據被校的麻醉深度監護儀，選擇合適的帶寬，滿足帶寬的測量要求。在滿足帶寬的測量要求的前提下再對其時間常數和高頻濾波器截止頻率進行選擇。

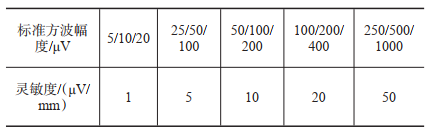

       b）校準儀輸出周期為0.1s方波到被校麻醉深度監護儀。在表2中選一校準點，并按表2設定被校麻醉深度監護儀靈敏度Sn和校準儀輸出電壓。

       c）在被校麻醉深度監護儀的各個通道輸出的方波信號進行逐一描記，然后對描記的方波信號測量最大值與最小值，最大值與最小值之差即為波形幅度測量值hm，再根據公式（2）和（3）計算電壓參數和電壓參數相對偏差。

Um=hm×Sn（2）

式中，

hm為波形幅度測量值，mm；

Sn為靈敏度標稱值，μV/mm。

δm=（Um-Ui）/Ui×100%（3）

式中，

Ui為輸入電壓，μV；

Um為電壓測量值，μV。

       d）按照3中b）的方法，完成表2所列的其他點的校準。

4 時間間隔

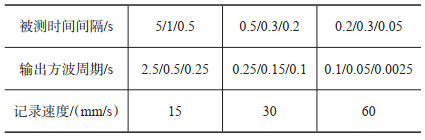

       a）在表3中選一校準點，并按表3設定被校麻醉深度監護儀記錄速度和校準儀輸出方波周期。

       b）在被校麻醉深度監護儀的各個通道輸出的方波信號進行逐一描記，對描記的方波信號測量最大值與最小值，最大值與最小值之差即為波形幅度測量值，然后測出2個周期連續波形的距離Lm。按公式（4）和公式（5）計算時間間隔及時間間隔相對偏差。

Tm=Lm/Vn（4）

式中，

Vn為被校麻醉深度監護儀記錄速度標稱值，mm/s；

Lm為兩個連續波形的距離的測量值，mm。

δTm=（Tm-Tin）/Tin（5）

式中，

Tm為時間間隔測量值，s；

Tin為2倍輸入信號周期，s。

       c）按4中a）所述方法完成表3給出的其他時間間隔校準。

5 靈敏度

       a）將被校麻醉深度監護儀記錄速度置15mm/s，根據被校的麻醉深度監護儀，選擇合適的帶寬，滿足帶寬的測量要求。在滿足帶寬的測量要求的前提下再對其時間常數和高頻濾波器截止頻率進行選擇。

       b）校準儀輸出頻率f為10Hz的正弦波信號至被校麻醉深度監護儀。在表4中選一校準點，并按表4設定被校麻醉深度監護儀靈敏度Sm和校準儀輸出電壓。

       c）在被校麻醉深度監護儀的各個通道輸出的正弦波信號進行逐一描記，然后對描記的正弦波信號測量最大值與最小值，最大值與最小值之差即為波形幅度測量值hm，再根據公式（6）和（7）計算靈敏度參數和靈敏度相對偏差。

Sm=Ui/hm（6）

式中，

hm為波形幅值測量值，mm；

Ui為被校麻醉深度監護儀輸入電壓。

δs=（Sn-Sm）/Sm×100%（7）

式中，

Sn為靈敏度標稱值，μV/mm。

       d）根據表4的靈敏度校準中校準儀輸出標準正弦波幅度與被校麻醉深度監護儀靈敏度設置對照表。
